Kataforez kaplama sayesinde üstün korozyon koruması
Motor gövdeleri ve laternalarda standart kondens suyu çıkış delikleri
Standart model: Yekpare milli motor
N modeli: Paslanmaz çelik takma milli standart motor V1
Dönüş yönünden bağımsız, akışkan zorunlu olarak etrafından dolandırılan mekanik salmastra
Konstrüksiyon

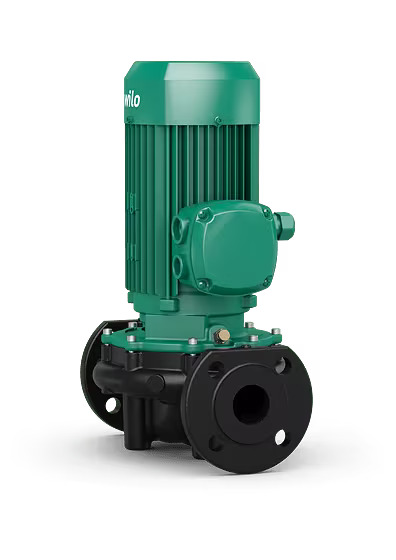

Inline tipi kuru rotorlu pompa, vida veya flanş bağlantılı.
Uygulama
Isıtma suyu pompalanması (VDI 2035'e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.
Tip kodlaması
Örnek
IPL 40/160-4/2
IPL
Inline pompa
40
Boru bağlantısı nominal çapı DN
160
Nominal çark çapı
4
Nominal motor gücü P2 kW olarak
2
Kutup sayısı
Teknik veriler
İzin verilen ısı aralığı -20 °C ilâ +120 °C
Elektrik şebekesi bağlantısı 3~400 V, 50 Hz (talep üzerine)
Koruma sınıfı IP 55
Nomimal çap Rp 1, DN 100'e kadar
Maks. işletme basıncı 10 bar (özel model: 16 bar)
Malzemeler
Pompa gövdesi ve laterna: EN-GJL-250
Çark: PPO cam elyaf ile kuvvetlendirilmiş /EN-GJL-200 (pompa tipine göre)
Mil: 1.4021
Mekanik salmastra: AQEGG; Diğer mekanik salmastralar talep üzerine temin edilebilir
Tasarım
Inline tipi, tek kademeli, alçak basınç santrifüj pompası
Mekanik salmastra
Basınç ölçüm bağlantılı flanşlı bağlantı R 1/8
Yekpare milli motor
Тeslimat kapsamı
Pompa
Montaj ve işletme kılavuzu
Opsiyonlar
PN6/10 flanşlı ...-H4 varyantı (ek ücret karşılığında)
PN16 gövdeli ..-H5 varyantı (ek ücret karşılığında)
Diğer voltaj ve frekanslar ile ATEX sertifikası talep üzerine temin edilir
Aksesuarlar
Tabandan montaj için konsollar
Termistör sensörü, termistör tetikleme rölesi
Özel motorlar
Özel mekanik salmastralar
SC-HVAC, CC-HVAC regülasyon sistemleri ve kumanda cihazları
