Optimize edilmiş verimlilik derecesi sayesinde düşük Life Cycle Costs (kullanım ömrü maliyetleri)
Motor gövdelerinde standart olarak kondens suyu tahliye delikleri
Klima ve soğutma sistemlerinde esnek kullanılabilme özelliği, optimize edilmiş patentli laterna tasarımı sayesinde bilinçli kondens suyu atımı ile kullanım avantajlı
Kataforez kaplama sayesinde üstün korozyon koruması
Norm motorlarını (Wilo spesifikasyonuna göre) ve standart mekanik salmatraları dünyanın her yerinde temin etme olanağı
Konstrüksiyon

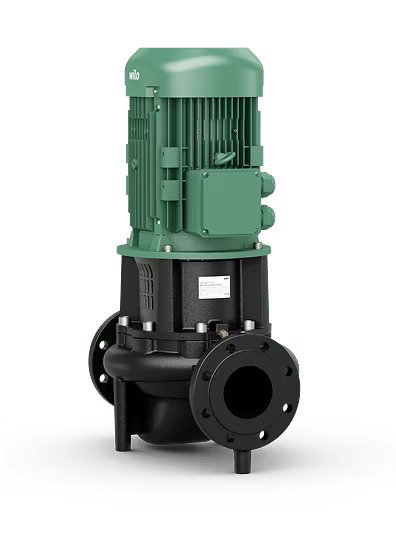

Inline tipi flanş bağlantılı kuru rotorlu pompa
Uygulama
Isıtma suyu pompalanması (VDI 2035'e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.
Tip kodlaması
Örnek
IL 40/160-4/2
IL
Inline pompa
40
Boru bağlantısı nominal çapı DN
160
Nominal çark çapı
4
Nominal motor gücü P2 kW olarak
2
Kutup sayısı
Teknik veriler
İzin verilen ısı aralığı -20 °C ilâ +140 °C
Elektrik şebekesi bağlantısı 3~400 V, 50 Hz (talep üzerine)
Koruma sınıfı IP 55
Nominal çap DN 32 ilâ DN 250
Maks. işletme basıncı 16 bar (talep üzerine 25 bar da teslim edilir)
Malzemeler
Pompa gövdesi ve laterna: Standart: EN-GJL-250; opsiyonel olarak küresel grafitli dökme demir EN-GJS-400-18-LT
Çark: Standart: EN-GJL-200; özel model: Bronz CuSn 10
Mil: 1.4122
Mekanik salmastra: AQEGG; diğer mekanik salmastralar istek üzerine temin edilir
Tasarım
Inline tipi, tek kademeli, alçak basınç santrifüj pompası
Mekanik salmastra
Basınç ölçüm bağlantılı flanş bağlantısı R 1/8
Laterna
Kaplin
IEC Norm Motor
Тeslimat kapsamı
Pompa
Montaj ve işletme kılavuzu
Opsiyonlar
Bronz çarklı ...L1 varyantı (ek ücret karşılığında)
Küresel grafitli dökme demir gövdeye sahip ...-H1 varyantı (ek ücret karşılığında)
Maks. 25 bar işletme basıncı için ...-P4 varyantı (bkz. Wilo fiyat listesi)
Diğer voltaj ve frekanslar ile ATEX sertifikası talep üzerine temin edilir
Aksesuarlar
Tabandan montaj için konsollar
Termistör sensörü, termistör tetikleme rölesi
Özel motorlar
Özel mekanik salmastralar
SC-HVAC, CC-HVAC regülasyon sistemleri ve kumanda cihazları
