Optimum hidrolikler sayesinde düşük işletim maliyetleri ve jeotermik uygulamalarındaki kullanım için verimli motorlar
Yüksek sistem etki derecesi sayesinde yüksek yıllık çalışma sayısı
Yüzen çarklar ve entegre çek valf sayesinde yüksek işletim güvenliği
Motor kablosunu kolay ve hızlı şekilde uzatmak için kullanılan Quick-Connect varyasyonu sayesinde kolay kurulum
.jpg)
Konstrüksiyon

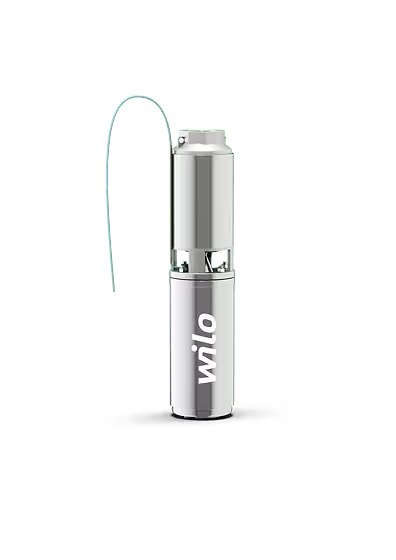

Dikey ve yatay montaj için, ceket formunda çok kademeli 4" dalgıç motorlu pompa
Uygulama
Jeotermal uygulamaları
Derinkuyulardan su temini için
Uzun lifli ve aşındırıcı öğeleri olmayan suların pompalanması için
Donanım / işlev
Radyal veya yarı aksiyal çarklı çok kademeli dalgıç motorlu pompa
Hava geçirmez döküm motorlar
Entegre edilmiş çek valf
NEMA kaplin
Trifaze akım motoru
Tip kodlaması
örn.
Wilo-Sub TWU 4-0203-C-QC-GT
TWU
Dalgıç motorlu pompa
4
Hidrolik çapı, inç ["] olarak
02
Nominal debi [m3/h]
03
Hidroliğin kademe sayısı
C
Ürün serisi kuşağı
I
Paslanmaz çelik (1.4571) motor ceketi, yassı fişli motor bağlantısı
QC
Motor kablosunun kolay ve hızlı uzatılabilmesi için Quick Connect Cable hızlı bağlantı kablosu
GT
Jeotermi uygulamalar için
Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
İşletim tipi su altında: S1
Akışkan sıcaklığı: 3-30 °C
Motordaki en düşük akış: 0,08 m/sn
Maks. kum oranı: 50 g/m3
Maks. marş işlemi sayısı: 20/saat
Maks. daldırma derinliği: 200 m
Koruma sınıfı: IP68
Basınç bağlantısı: Rp 1¼
Malzemeler
Hidrolik gövde: Paslanmaz çelik 1.4301
Çarklar: Noril
Hidrolik mili: Paslanmaz çelik 1.4104
Motor gövdesi: Paslanmaz çelik 1.4301
Motor mili: Paslanmaz çelik 1.4305
Tasarım
Dikey ve yatay montaj için dalgıç motorlu pompa.
Hidrolik
Parçalı yapım şeklinde, radyal veya yarı aksiyal çarklı çok kademeli dalgıç motorlu pompa. Çek valf entegre edilmiştir. Akışkanla temas eden tüm parçalar korozyonsuz malzemeden imal edilmiştir.
Motor
Doğrudan marş için korozyonsuz trifaze akım motoru. Sızdırmazlığı sağlanmış, hava geçirmez dökümlü motor, boya yalıtımı sargılı, reçine banyosu uygulanmış, kendinden yağlamalı rulman, su glikol karışımlı.
Soğutma
Motorun soğutulması akışkan madde tarafından sağlanır. Motor daima su altında olarak işletilmelidir. Maks. akışkan sıcaklığı ve en düşük akış hızı limit değerlerine uyulmalıdır. Dikey kurulum isteğe göre soğutma ceketiyle veya soğutma ceketi olmadan yapılabilir. Yatay kurulumun, bir soğutma ceketiyle bağlantılı olarak yapılması zorunludur.
Тeslimat kapsamı
Hidrolik ve motor tamamen monte edilmiştir
İçme suyu ruhsatlı bağlantı kablosu (15 m kablolu TWU 4-…-GT; kısa kablolu ve hızlı değişim fişli TWU 4-…-QC-GT)
Montaj ve kullanma kılavuzu
Opsiyonlar
3~380 V, 60 Hz; 3~460 V, 60 Hz özel gerilimler için motor modelleri
Aksesuarlar
Soğutma ceketi boruları
Diyaframlı basınç tankı
Kullanma suyu ve proses suyu için kablo montaj setleri
Şamandıra şalter
Kumanda cihazları
Bağlantı ve montaj malzemeleri
